ABB变频器ACS180多段速控制实例

1、硬件配置

测试平台的硬件配置如下：

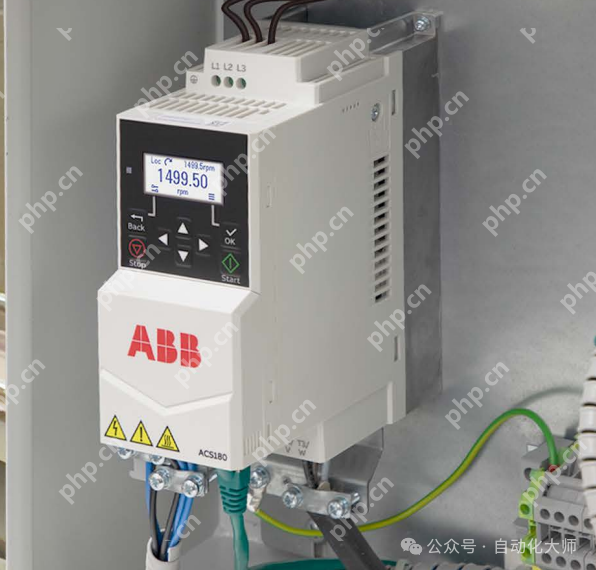

1. 变频器：ACS180-04N-03A3-4
2. 电机：一台1000W的三相异步电机
3. 按钮：3个自锁按钮

2、安装接线及参数设置

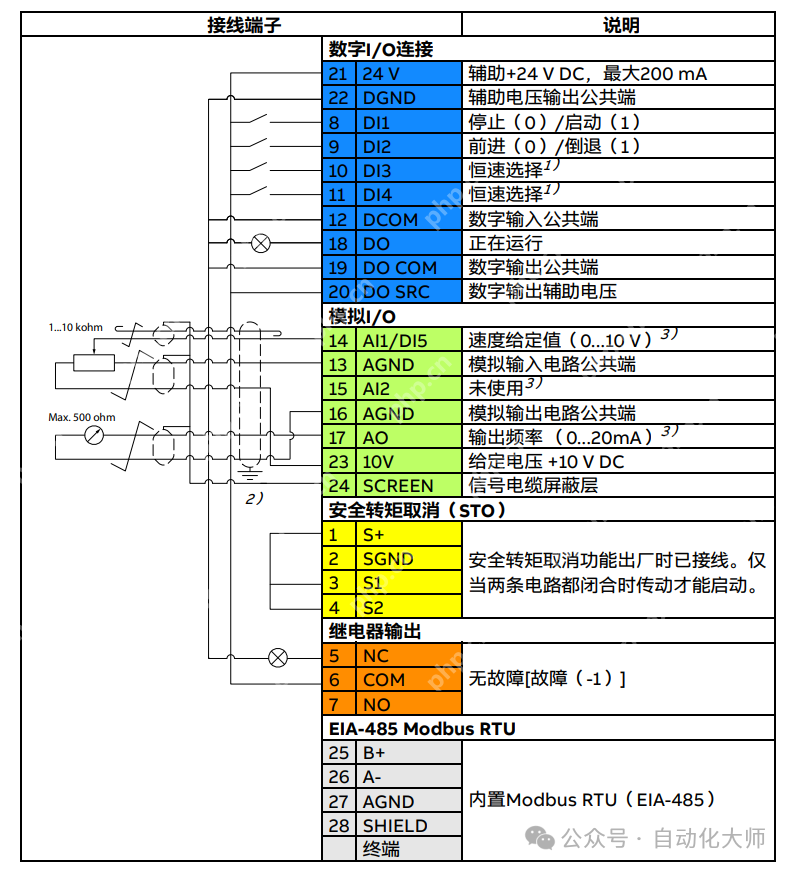

接线图：本节采用标准宏进行连接。

除了必须连接的24V和DGND外，其余部分按以下方式接线和定义：

DI1 运行按钮

DI3 速度1选择

DI4 速度2选择

输入端子定义：

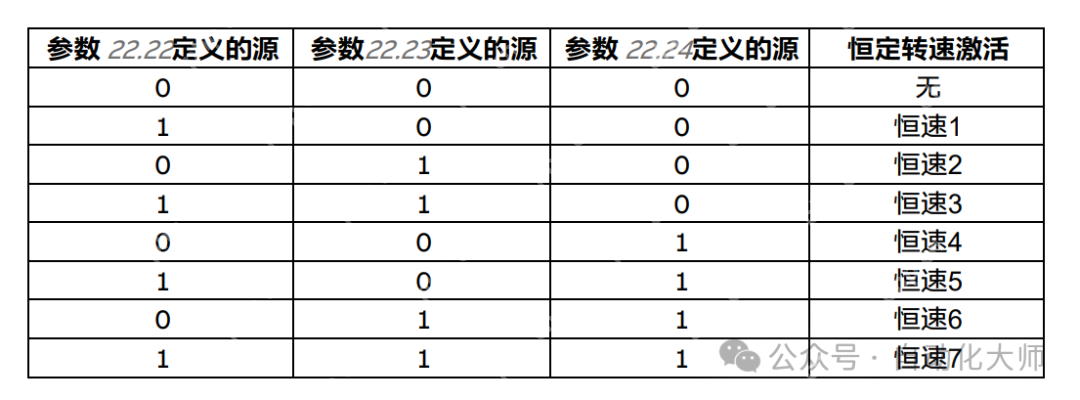

1. 可以设置3个DI输入端子用于多段速控制，默认已设置DI3和DI4端子。如果需要更多速度，还需设置一个DI端子：

22.21 如果需要方向设置，请设定为1（方向使能），否则无需设置。

22.22 恒速选择1=DI3（这里修改你要定义的多段速端子）

22.23 恒速选择2=DI4

22.24 恒速选择3=始终关闭

22.26 恒速1 设置第一段速度

22.27 恒速2 设置第二段速度

以此类推

加速和减速时间设置在28.72和28.73。

3、运行

1. 按下DI1运行按钮，并按下DI3多段速1按钮，速度将按照22.26设置的速度运行。

2. 保持DI1运行按钮接通，按下DI4按钮，速度将切换到22.27设置的速度运行。

依此类推。
